光伏系统的组成和原理

光伏系统的组成和原理 光伏系统由以下三部分组成：太阳电池组件；充、放电 控制器、逆变器、测试仪表和计算机监控等电力电子设备和 蓄电池或其它蓄能和辅助发电设备。 光伏系统具有以下的特点：

没有转动部件，不产生噪音；

没有空气污染、不排放废水；

没有燃烧过程，不需要燃料；

维修保养简单，维护费用低；

运行可靠性、稳定性好；

作为关键部件的太阳电池使用寿命长，晶体硅太阳电池寿命可达到 25 年以上；

根据需要很容易扩大发电规模。光伏系统应用非常广泛，光伏系统应用的基本形式可分为两大类：独立发电系统和并网发电系统。应用主要领域主要在太空航空器、通信系统、微波中继站、电视差转台、光伏水泵和无电缺电地区户用供电。随着技术发展和世界经济可持续发展的需要，发达国家已经开始有计划地推广城市光伏并网发电，主要是建设户用屋顶光伏发电系统和 MW 级集 中型大型并网发电系统等，同时在交通工具和城市照明等方面大力推广太阳能光伏系统的应用。

光伏系统的规模和应用形式各异，如系统规模跨度很大，小到 0.3～2W 的太阳能庭院灯，大到 MW 级的太阳能光 伏电站。其应用形式也多种多样，在家用、交通、通信、空 间应用等诸多领域都能得到广泛的应用。尽管光伏系统规模大小不一，但其组成结构和工作原理基本相同。图 1-1 是一个典型的供应直流负载的光伏系统示意图。其中包含了光伏系统中的几个主要部件：

光伏组件方阵：由太阳电池组件（也称光伏电池组件）按照系统需求串、并联而成，在太阳光照射下将太阳能转换 成电能输出，它是太阳能光伏系统的核心部件。

蓄电池：将太阳电池组件产生的电能储存起来，当光照不足或晚上、或者负载需求大于太阳电池组件所发的电量时，将储存的电能释放以满足负载的能量需求，它是太阳能光伏系统的储能部件。目前太阳能光伏系统常用的是铅酸蓄电池，对于较高要求的系统，通常采用深放电阀控式 密封铅酸蓄电池、深放电吸液式铅酸蓄电池等。

控制器：它对蓄电池的充、放电条件加以规定和控制，并按照负载的电源需求控制太阳电池组件和蓄电池对负载的电能输出，是整个系统的核心控制部分。随着太阳能光伏产业的发展，控制器的功能越来越强大，有将传统的控制部分、逆变器以及监测系统集成的趋势，如 AES 公司的 SPP 和 SMD 系列的控制器就集成了上述三种功能。

逆变器：在太阳能光伏供电系统中，如果含有交流负载， 那么就要使用逆变器设备，将太阳电池组件产生的直流电 或者蓄电池释放的直流电转化为负载需要的交流电。

太阳能光伏供电系统的基本工作原理就是在太阳光的 照射下，将太阳电池组件产生的电能通过控制器的控制给蓄 电池充电或者在满足负载需求的情况下直接给负载供电，如 果日照不足或者在夜间则由蓄电池在控制器的控制下给直流负载供电，对于含有交流负载的光伏系统而言，还需要增 加逆变器将直流电转换成交流电。光伏系统的应用具有多种 形式，但是其基本原理大同小异。对于其他类型的光伏系统 只是在控制机理和系统部件上根据实际的需要有所不同。

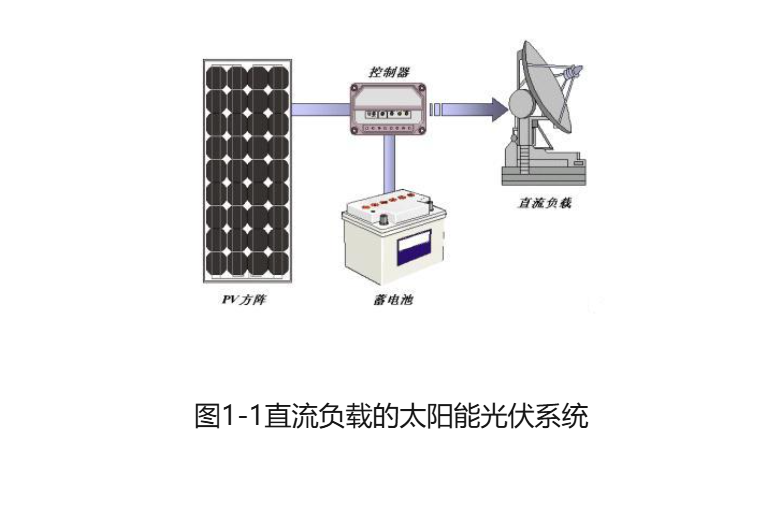

图 1-1 直流负载的太阳能光伏系统
