离心泵的原理与结构组成

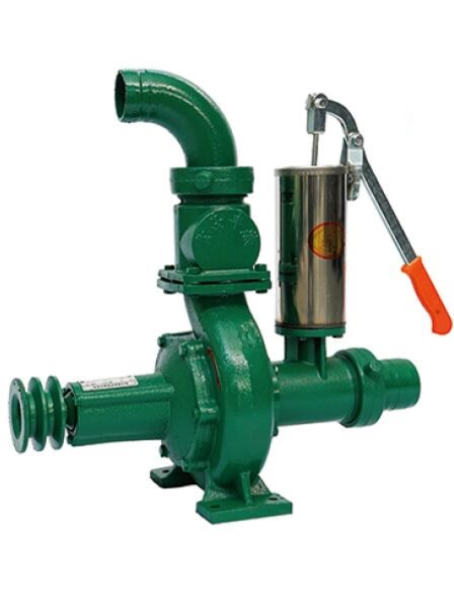

离心泵的原理

离心泵工作时，液体注满泵壳，叶轮高速旋转，液体在离心

力作用下产生高速度，高速液体经过逐渐扩大的泵壳通道，

动压头转变为静压头。

离心泵在启动之前，依靠高速旋转的叶轮，液体在惯性离心

力作用下获得了能量以提高了压强。泵在工作前，泵体和进

水管必须灌泵，防止气蚀现象发生。当叶轮快速转动时，叶

片促使介质很快旋转，旋转着的介质在离心力的作用下从叶

轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区

域。一面不断地吸入液体，一面又不断地给予吸入的液体一

定的能量，将液体排出。

（1）按液体吸入方式

单吸式泵：液体从叶轮的一面进入。

双吸式泵：液体从叶轮的两面进入。

（2）按叶轮级数

单级泵：泵轴上只装有一个叶轮。

多级泵：泵轴上装有串联的两个以上的叶轮。

（3）按其用途来分类

水泵、耐腐蚀泵、油泵、杂质泵。

离心泵的结构

主要零部件有泵壳、泵盖、泵体、叶轮、密封环、泵轴、机

封或填料函、联轴器、轴承等。

（1）离心泵转子

转子是指离心泵的转动部分，

包括叶轮、泵轴、轴套、轴承等零部件。

（2）叶轮

叶轮是离心泵的做功零件，依靠它高速旋转对液体做功而实

现液体的输送，是离心泵重要零件一。

（3）泵轴

离心泵的泵轴的主要作用是传递动力，支承叶轮保持在工作

位置正常运转。它一端通过联轴器与电动机轴相连，另一端

支承着叶轮作旋转运动，轴上装有轴承、轴向密封等零部件。

（4）轴承

轴承起支承转子重量和承受力的作用。离心泵上多使用滚动

轴承。轴承一般用润滑脂和润滑油润滑。

（5）轴套

轴套的作用是保护泵轴，使填料与泵轴的摩擦转变为填料与

轴套的摩擦，所以轴套是离心泵的易磨损件。

（6）密封环

密封环从叶轮流出的高压液体通过旋转的叶轮与固定的泵

壳之间的间隙又回到叶轮的吸入口，称为内泄漏。为了减少

内泄漏，保护泵壳，在与叶轮入口处相对应的壳体上装有可

拆换的密封环。

（7）填料密封

填料密封指依靠填料和轴(轴套)的外圆表面接触来实现密封

的装置。它由填料箱(又称填料函)、填料、液封环、填料压

盖和双头螺栓等组成。

（8）机械密封

机械密封装置具有密封性能好，尺寸紧凑，使用寿命长，功

率消耗小等优点，近年来在化工生产中得到了广泛的使用。

结构及工作原理依靠静环与动环的端面相互贴合，并作相对

转动而构成的密封装置，称为机械密封，又称端面密封。
